您現在的位置：網站首頁 -> 閘閥 -> Z941T-10/Z945T-10電動鑄鐵閘閥

Z941T-10/Z945T-10 電動鑄鐵閘閥

電動鑄鐵閘閥
所屬系列：閘閥系列
檢索關鍵字：電動鑄鐵閘閥,Z941T,Z945T,明桿閘閥,暗桿閘閥,電動閘閥,鑄鐵閘閥,閘閥
銷售電話：021-66105556
圖文傳真：021-63061811
在線客服：點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系
產品介紹

一、電動鑄鐵閘閥--概述



Z941T-10電動明桿鑄鐵閘閥、Z945T-10電動暗桿鑄鐵閘閥：Z941T、Z945T電動、法蘭連接、楔式剛性單閘板，閥座密封面材料為銅合金，生產公稱壓力PN10~PN25，閥體材料為灰鑄鐵或球墨鑄鐵的閘閥



二、電動鑄鐵閘閥--性能參數



主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z945T-10 10 1.0 180 水、蒸汽、油品
Z941T-10 10 1.0



三、電動鑄鐵閘閥--零部件材料



零部件材料
型號 材料
閥體、閥蓋 閘板、閥座 閥桿 閥桿螺母 填料 手輪
Z941T-10 灰鑄鐵 銅合金 2Cr13 鋁鐵青銅 柔性石墨 球墨鑄鐵
Z945T-10



四、電動鑄鐵閘閥--外形及結構尺寸



DN L D D1 D2 b z×Φd D3 H H1 D0 重量/kg
40 240 150 110 88 20 4×Φ17.5 164 602 602 300 68
50 250 165 125 102 20 4×Φ17.5 164 610 610 300 69
65 270 185 145 122 20 4×Φ17.5 164 612 612 300 80
80 280 200 160 133 20 8×Φ17.5 195 690 690 300 83
100 300 220 180 158 20 8×Φ17.5 220 833 833 300 94
125 325 250 210 184 22 8×Φ17.5 268 876 876 300 125
150 350 285 240 212 24 8×Φ22 280 958 958 300 160
200 400 340 295 268 26 12×Φ22 370 1096 1096 300 225
250 450 405 355 320 30 12×Φ26 460 1244 1244 300 348
300 500 460 410 370 30 12×Φ26 530 1430 1474 400 485
350 550 520 470 430 34 16×Φ26 610 1565 1663 400 696
400 600 580 525 482 36 16×Φ30 710 1735 1886 400 1000
500 700 715 650 585 44 20×Φ33 5860 1961 2181 400 1064

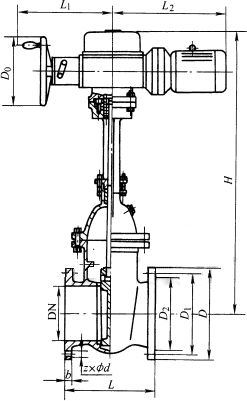

Z941T/W/H型鑄鐵電動楔式法蘭閘閥PN10～PN16外形尺寸圖
