您現在的位置:網站首頁 -> 閘閥 -> Z45T-10/Z45T-16Q暗桿楔式單閘板手動閘閥

Z45T-10/Z45T-16Q 暗桿楔式單閘板手動閘閥

暗桿楔式單閘板手動閘閥
所屬系列:閘閥系列
檢索關鍵字:暗桿楔式單閘板手動閘閥,Z45T,暗桿閘閥,楔式閘閥,手動閘閥,閘閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、產品概述:



Z45T 型 暗桿楔式單閘板手動閘閥 PN10~PN16傳動方式為手動,連接方式為法蘭連接,暗桿楔式剛性單閘板,閥座密封面材料為青銅,公稱壓力 PN10~PN16,閥體材料為灰鑄鐵(Z45T-10)、球墨鑄鐵(Z45T-16Q)的閘閥。



二、工作原理:



轉動手輪,通過手輪與閥桿的螺紋的進、退,提升或下降與閥桿連接的閥板,達到開啟和關閉的作用

閘閥具有以下優點:


1、流動阻力小。閥體內部介質通道是直通的,介質成直線流動,流動阻力小。


2、啟閉時較省力。是與截止閥相比而言,因為無論是開或閉,閘板運動方向均與介質流動方 向相垂直。


3、高度大,啟閉時間長。閘板的啟閉行程較大,降是通過螺桿進行的。


4、水錘現象不易產生。原因是關閉時間長。


5、介質可向兩側任意方向流動,易于安裝。閘閥通道兩側是對稱的。


6、結構長度(系殼體兩連接端面之間的距離)較小。


7、密封面易磨損,影響使用壽命。啟閉時,閘板與閥座兩個密封面相互摩擦滑動,要介質壓力作用下易產生擦傷磨損,影響密封性能,縮短使用壽命。


8、價格較貴。接觸密封面較多,加工較復雜,特別是閘板座上的密封面不易加工,而且零件較多。形體簡單 , 結構長度短,制造工藝性好,適用范圍廣。



三、產品性能參數:



Z45T-10、Z45T-16Q暗桿楔式單閘板手動閘閥性能參數

型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
BSZ45T-10 10 1.0 ≤100
BSZ45T-16Q 16 1.6 ≤100



四、產品零部件材料:



Z45T-10、Z45T-16Q 型暗桿楔式單閘板手動閘閥零部件材料

型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z45T-10 灰鑄鐵 鉻不銹鋼 鑄鋁青銅 O 形圈
Z4T5-16Q 球墨鑄鐵 鉻不銹鋼 鑄鋁青銅 O 形圈



五、產品外形結構尺寸:



Z45T-10 型暗桿楔式單閘板手動閘閥外形結構尺寸(mm)

DN L D D1 D2 z×φd H
50 178 165 125 102 4×φ19 285
65 190 185 145 122 4×φ19 305
80 203 200 160 138 8×φ19 330
100 229 220 180 158 8×φ19 405
125 254 250 210 188 8×φ19 460
150 267 285 240 212 8×φ23 506
200 292 340 295 268 8×φ23 610
250 330 395 350 320 12×φ23 730
300 356 445 400 370 12×φ23 950



Z45T-16Q 型暗桿楔式單閘板手動閘閥主要外形及結構尺寸(mm)

DN L D D1 D2 z×φd H
50 178 165 125 102 4×φ19 285
65 190 185 145 122 4×φ19 305
80 203 200 160 138 8×φ19 330
100 229 220 180 158 8×φ19 405
125 254 250 210 188 8×φ19 460
150 267 285 240 212 8×φ23 506
200 292 340 295 268 12×φ23 610
250 330 405 355 320 12×φ28 730
300 356 460 410 378 12×φ28 950
350 381 520 470 438 16×φ28 1125
400 406 582 525 490 16×φ31 1200
450 432 640 585 550 20×φ31 1320
500 457 715 650 610 20×φ34 1410
600 508 840 770 725 20×φ37 1500
700 610 910 840 795 24×φ37 1700
800 660 1025 950 900 24×φ40 1850
900 711 1125 1050 1000 28×φ40 2250
1000 811 1255 1170 1115 28×φ43 2400

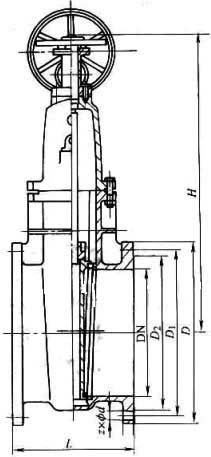

Z45T型暗桿楔式單閘板手動閘閥PN10~PN16外形尺寸圖
