300X 緩閉止回閥

緩閉止回閥
所屬系列:水力控制閥系列
檢索關鍵字:緩閉止回閥,300X止回閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、300X緩閉止回閥--概述



300X緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,可使主閥得到最佳的開啟或關閉速度。防止水鍾水擊的產生,以達到緩閉消聲的效果。利用水力自力控制,不需要其它裝置和能源,保養簡便,開啟及緩閉平穩。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。



公稱壓力(Mpa)殼體試驗壓力(MPa)密封試驗壓力(MPa)適用介質介質溫度(℃)
1.01.51.10-80
1.62.41.76
2.53.752.75



二、300X緩閉止回閥--主要零件材料



零件名稱零件材料
閥體 閥蓋WCB
閥座 閥盤銅合金
密封圈 O型圈丁腈橡膠
閥桿2Cr13
彈簧50CrVA
針型閥銅合金
球閥銅合金
浮球閥銅合金
微型過濾器不銹鋼

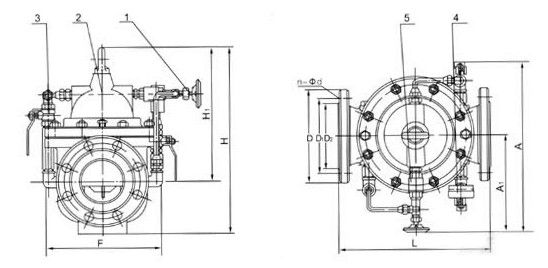

三、300X緩閉止回閥--部件列表



1、針閥2、主閥3、球閥4、壓力表5、單向閥





四、主要外形及連接尺寸



DNLAA1HH1FD
mm
D1
mm
D2
mm
n-Φd
mmmmmmmmmmmmPN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5
201802822001721061161051051057575755858564-13.54-13.54-14
251802822001721061161151151158585856868654-13.54-13.54-14
321802822001721061161401401401001001007878764-17.54-17.54-18
402403202102652101701501501501101101108888844-17.54-17.54-18
50240320210265210170165165165125125125102102994-17.54-17.54-18
652503302153102151801851851851451451451221221184-17.54-17.58-18
802853502203502452102002002001601601601331331328-17.58-17.58-18
1003604102304603052752202202351801801901581581568-17.58-17.58-22
1254004202455203653102502502702102102201841841848-17.58-17.58-26
1504554302605704153552852853002402402502122122118-228-228-26
2005854402806955104603403403602952953102682682748-2212-2212-26
25065045030078056050039540542535035537032032033012-2212-2612-30
30080046032090265858044546048540041043037037038912-2212-2616-30
350860470340102569664050552055546047049043043044816-2216-2616-33
400960480360108073571556558062051552555048248250316-2616-3016-36
4501075530395103061078061564067056558560053255054820-2620-3020-36
5001075580420113566583067071573062065066058558560920-2620-3320-36
6001230600445127072592078084084572577077068568572020-3020-3620-39
7001650730495146086598089591096084084087580080082024-3024-3624-42
80017508305301640925105010151025108595095099090590592824-3324-3924-48

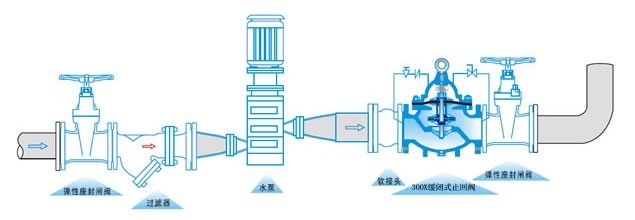

五、安裝示意圖
