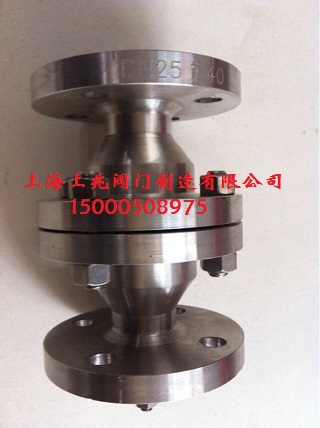

YG41 限流閥

限流閥
所屬系列:燃氣閥系列
檢索關鍵字:限流閥,YG41,YG41H,YG41W
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、YG41限流閥--概述:



YG41限流閥是一種安全保護閥,使用于液化石油氣、天然氣等介質。在管道內介質流速超過設定值時即時關閉,在管道或附件損壞流速過大自動關閉,防止事故的發生或擴大,一般安裝于貯罐進出口,或管道出口,保衛下游設備的安全性和可靠性。



二、YG41限流閥--特點:



當管道或附件由于破損導致向外界直接泄漏,引起流速急速加大,使管道內的介質流量超過閥門的設定值時,在介質和壓差的代同作用下,閥門將自動關閉,阻止事故的進一步擴大。事故排除后,閥門將自動重新恢復至運行狀態。適用于安裝在罐區管道或裝卸管道的進出口處。



三、YG41限流閥--執行標準:



項目
設計依據
結構長度
法蘭連接尺寸
試驗與檢驗
標準
GB/T
22653-2008
GB/T
12221-2005
JB/T79-94
HG20592-97/
20639-97
JB/T9094



四、YG41限流閥--性能規范:



公稱壓力PN
殼體試驗壓力
適用溫度
1.6 Mpa
2.4 Mpa
≤400℃
2.5 Mpa
3.75 Mpa
4.0 Mpa
6.0 Mpa
適用介質
切斷時間
〈2.5s
水、蒸汽、油品、液化氣



五、YG41限流閥--作用原理與結構說明:



限流閥是一種采用彈簧預載荷的自動控制閥門,主要利用彈簧預緊力和介質運行時的流速壓力比,來控制閥門內部動作元件的啟閉。

本閥門主要由閥體、閥蓋(法蘭連接時)、預載荷彈簧、閥瓣和閥桿等組成,當管道內介質流速超過設定值時,或者當管道或附件損壞流速過大時,閥門即行自動關閉。閥門關閉后,人工無需進行啟閉干預,當故障消除或流量正常后,閥門即自動開啟,管道恢復正常運行狀態。



六、限流閥的主要外形尺寸:





YG41H                 PN 2.5 / 4.0 MPa
DN
L
D
D1
D2
b
Z-Ф
限流量
L/min±10%
25
160
Ф115
Ф85
Ф65
16
4-Ф14
160
32
180
Ф135
Ф100
Ф78
18
4-Ф18
400
40
200
Ф145
Ф110
Ф85
18
4-Ф18
400
50
230
Ф160
Ф125
Ф100
20
4-Ф18
640
80
310
Ф195
Ф160
Ф135
22
8-Ф18
1600
100
350
Ф230
Ф190
Ф160
24
8-Ф23
2500
150
480
Ф300
Ф250
Ф218
30
8-Ф25
3300
200
600
Ф360/Ф375
Ф310/Ф320
Ф278/
Ф282
34 / 38
12-Ф25/   12-Ф30
5900

































七、保管、安裝、使用注意事項:

1、存放時,應存放在干燥通風的室內,并在外露加工表面上涂防銹油,防止銹蝕;
2、安裝前應將閥門清冼干凈,核對閥門上的標志和銘牌是否符合使用要求;
3、安裝時應確認介質流向與閥門的要求一致。
