Y43H-40/63 活塞式蒸汽減壓閥

活塞式蒸汽減壓閥
所屬系列:減壓閥系列
檢索關鍵字:先導活塞式蒸汽減壓閥,先導式減壓閥,活塞式減壓閥,蒸汽減壓閥,減壓閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、活塞式蒸汽減壓閥--概述:



Y43H-40/63先導活塞式蒸汽減壓閥:法蘭連接形式、活塞式結構形式,閥座密封面材料為 Cr13 系不銹鋼,公稱壓力 PN40~PN63,閥體材料為 WCB 的蒸汽減壓閥。



Y43H-40/63 型先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進,加大了活塞面積,改變了節流結構與密封形式,加大了過流面積等等,從而在提高靈敏度、流量、壽命等方面大大改善了性能。主要用于蒸汽管路,適用于流量大流量變化大,進口壓力變化大的蒸汽管路。



二、活塞式蒸汽減壓閥--性能參數:



型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
Y43H-40 40 4.0 ≤200 蒸汽
Y43H-63 63 6.3 ≤200 蒸汽



三、活塞式蒸汽減壓閥--零部件材料:



型號 材  料
閥體、上下閥蓋 主副閥瓣、閥座、活塞 主副彈簧 膜片 活塞環
Y43H-40 碳素鋼 不銹鋼 鉻釩鋼 不銹鋼帶 合金耐磨鑄鐵
Y43H-63 碳素鋼 不銹鋼 鉻釩鋼 不銹鋼帶 合金耐磨鑄鐵



四、Y43H-40型 產品外形結構尺寸:



DN L D D1 D2 D6 b f z×φd D3 H1 H2 重量/kg
25 200 115 85 65 58 16 4 4×φ14 130 110 370 18
32 220 135 100 78 66 18 4 4×φ18 135 120 380 23
40 240 145 110 85 76 18 4 4×φ18 150 125 395 28
50 270 160 125 100 88 20 4 4×φ18 160 130 405 33
65 300 180 145 120 110 22 4 8×φ18 180 140 410 40
80 330 195 160 135 121 22 4 8×φ18 200 165 445 54
100 380 230 190 160 150 24 4.5 8×φ23 200 170 455 60
125 450 270 220 188 176 28 4.5 8×φ25 245 195 475 100
150 500 300 250 218 204 30 4.5 8×φ25 260 195 475 115



五、Y43H-63型 產品外形結構尺寸:



DN L D D1 D2 D6 b f z×φd D3 H1 H2 重量/kg
25 200 135 100 78 58 22 4 4×φ18 130 110 370 23
32 220 150 110 82 66 24 4 4×φ23 135 125 380 28
40 240 165 125 95 76 24 4 4×φ23 150 130 395 34
50 270 175 135 105 88 26 4 4×φ23 160 135 405 40
65 300 200 160 130 110 28 4 8×φ23 180 145 410 52
80 330 210 170 140 121 30 4 8×φ23 200 170 445 68
100 380 250 200 168 150 32 4.5 8×φ25 200 175 455 78
125 450 295 240 202 176 36 4.5 8×φ30 245 195 475 115
150 500 340 280 240 204 38 4.5 8×φ34 260 195 475 130

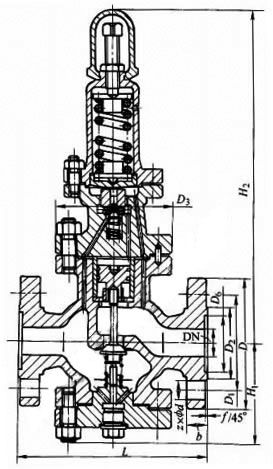

Y43H 型 先導活塞式蒸汽減壓閥PN40~PN63外形尺寸圖
