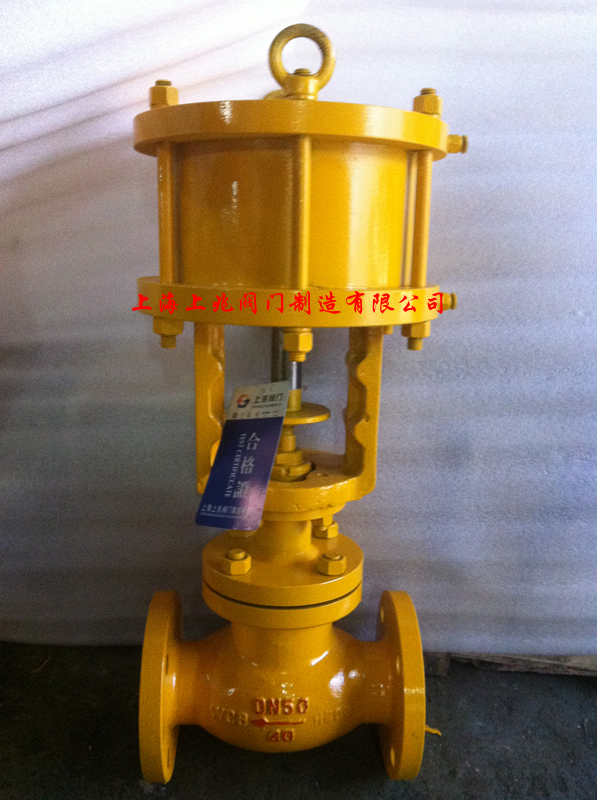

雙作用液氨氣動緊急切斷閥是一種活塞式氣動切斷閥，可設置為常開和常閉，安裝在液氨儲罐和車間管道連接的氨閥上。通常用于緊急切斷閥，24小時或全年始終開啟。在設備維修或管道失壓事故時，快速通電并通風關閉的安全閥。
緊急切斷閥工作原理:
雙動液氨氣動緊急切斷閥通過防爆電磁閥用氮?dú)馇袚Q氣源來控制切斷閥的開啟和關閉:電磁閥通電通氣，氣源進入氣缸上孔推動活塞下降和關閉。電磁閥斷電，氣源通過電磁閥閥芯轉換進入氣缸下孔。推動活塞上升，打開截止閥。雙作用液氨氣動緊急切斷閥斷電后，需要關閉*閥門，防止停電、斷電和閥門自動開啟。 安裝方法: 雙動式液氨氣動緊急 切斷閥在液氨管道出口處水平安裝第二個閥門，主通道使用截止閥或球閥，防止切斷閥損壞或更換關閉主通道閥門。通常直徑在DN80以下的切斷閥采用DN6的塑料氣管，DN100以上采用DN8-10的塑料氣管。 連接方式:在氮?dú)馄砍隹谔幍拈y門上加一個與切斷閥對應的塑料氣管接頭，將塑料氣管與氮?dú)馄俊㈦姶砰y、切斷閥連接，然后接通電磁閥線圈電源，將控制開關安裝在控制室或距離切斷閥幾十米處。 便于及時操作的地方。
|
