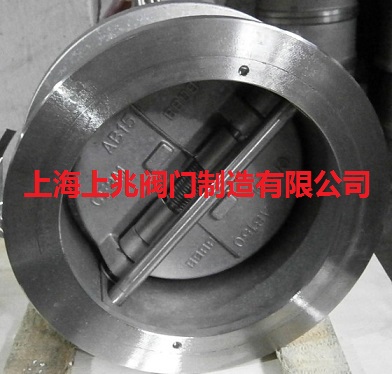

H76H對夾式止回閥發布時間：17-11-20

H76H對夾式止回閥是上兆閥門主導產品中止回閥的系列。H76H對夾式止回閥主要適用于石油、天然氣、化工、電力、冶金、國防科技、礦山、船舶、食品、醫藥、供水、暖通、城建等重要領域。

H76H對夾式止回閥--特點:

1、水錘壓力小、閥瓣行程短、且有彈簧輔助關閉、關閥速度快。H76W與H76H型的水錘壓力只有H44H型的1/2—1/5。

2、結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利，并能大量節約材料、降低造價。H76型的結構長度只有H44H 的1/4～1／10；H76型的重量只有H44型的l／4～1／10；流體阻力小，流體阻力系數為2.6～0.7，隨著閥門口徑的增大，流體組力系數減小。

3、可水平安裝或垂直安裝，重量輕．不必為閥門設置支座。

4、開啟壓力很小，閥瓣在很小的壓差下就能完全打開。

5、閥門為整體結構、簡單緊湊，閥門關閉時沖擊力注，水錘壓力小，閥門幫命長，可靠性高。

配管法蘭	公稱壓力	常規 產 品型號
JB/T74～90 GB/T9112 ～9124 HG50592 ～20614	1.0MPa	H76H-10C	H76W-10P	H76W-10P8	H76W-10P3	H76W-10R	H76W-10R8	H76W-10R3
	1.6MPa	H76H-16C	H76W-16P	H76W-16P	H76W-16P3	H76W-16R	H76W-16R8	H76W-16R3
	2.5MPa	H76H-25	H76W-25P	H76W-25P8	H76W-25P3	H76W-25R	H76W-25R8	H76W-25R3
	4.0MPa	H76H-40	H76W-40P	H76W-40P8	H76W-40P3	H76W-40R	H76W-40R8	H76W-40R3
	6.3MPa	H76H-63	H76W-63P	H76W-63P8	H76W-63P3	H76W-63R	H76W-63R8	H76W-63R3
	10.0MPa	H76H-100	H76W-100P	H76W-100P8	H76W-100P3	H76W-100R	H76W-100R8	H76W-100R3
	13.0MPa	H76H-160	H76W-160P	H76W-160P8	H76W-160P3	H76W-160R	H76W-160R8	H76W-160R3
	20.0MPa	H76H-200	H76W-200P	H76W-200P8	H76W-200P3	H76W-200R	H76W-200R8	H76W-200R3
	25.0MPa	H76H-250	H76W-250P	H76W-250P8	H76W-250P3	H76W-250R	H76W-250R8	H76W-250R3
主要零件材料	閥體	WCB （A105）	ZG1Cr18 Ni9Ti	CF8（304）	CF3（304L）	ZG1Cr18 Ni12Mo2Ti	CF8M （316）	CF3M （316L）
	閥擗	CF8	CF8	CF8	CF3	CF9M	CF8M	CF3M
	目軸	2Cr13	1Cr18 Ni9Ti	0Cr18 Ni9	00Cr19 Ni10	ZG1Cr18 Ni12Mo2Ti	0Cr17 Ni12Mo2	00Cr17 Ni14Mo2
	彈簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	00Cr17 Ni14Mo2	00Cr17 Ni14Mo2	00Cr17 Ni14Mo2
適用工況	適月介質	水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質		屎素等腐蝕性介質
適用工況	適用溫度（℃）	-29～425	-196～540		-196～425	-196～540		-196～455
注：本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。
